آموزش چرخ خیاطی جک F4 | راهنمای کامل نخ‌کشی، نصب، تنظیم و عیب‌یابی

 تا به حال با چرخ خیاطی جک F4 کار کرده اید؟ این دستگاه، با طراحی صنعتی و قابلیت های پیشرفته اش، به یکی از محبوب ترین گزینه ها برای خیاطان حرفه ای و کارگاه های تولیدی تبدیل شده است. شاید برای شما سوال باشد که چگونه می توانید از همه ی امکانات این چرخ خیاطی بهره برداری کنید و کارایی آن را به حداکثر برسانید. در این آموزش چرخ خیاطی جک f4 به شما کمک می کنیم که از مراحل نصب و تنظیم آن گرفته تا شیوه های صحیح نخ کشی و عیب یابی، به طور کامل با عملکرد این دستگاه آشنا شوید.

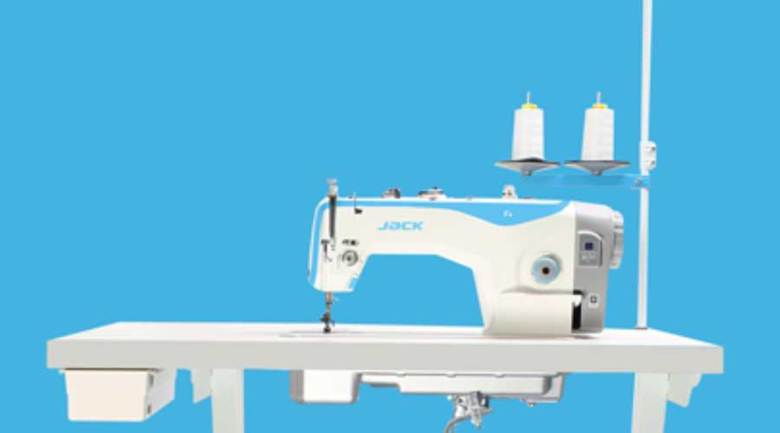

مشخصات فنی و امکانات جک F4

چرخ خیاطی راسته دوز جک مدل F4، مخصوص کارگاه های صنعتی و خیاطان حرفه ای ساخته شده و از قدرت، دقت و دوام بالایی برخوردار است. این دستگاه با فناوری های جدید و طراحی مدرن، انواع پارچه ها را با سرعت و کیفیت بالا می‌ دوزد. قبل از آموزش چرخ خیاطی جک f4 در ادامه می‌ خواهیم شما را با همه مشخصات فنی و قابلیت های این دستگاه را به طور کامل بررسی آشنا کنیم.

سرعت دوخت فوق العاده

این مدل می تواند تا ۵۰۰۰ دوخت در دقیقه انجام دهد، که باعث می شود حتی در خطوط تولید پرسرعت، کیفیت دوخت حفظ شود. این سرعت بالا، همراه با دقت استاندارد، آن را به گزینه ی مناسبی برای تولیدی های بزرگ تبدیل می کند.

سیستم خودکار تنظیم نخ

چرخ خیاطی F4 دارای مکانیزمی است که کشش نخ را به طور خودکار تنظیم می کند. این ویژگی از پیچ خوردن نخ، گره خوردن و قطع شدن آن جلوگیری و دوختی یکنواخت و صاف ارائه می کند.

موتور سروو پرقدرت و کم مصرف

موتور این دستگاه با مصرف بهینه انرژی، قدرت کافی برای دوخت انواع پارچه ها از نازک تا ضخیم را دارد و تا ۷۰٪ در مصرف برق صرفه جویی می کند. عملکرد کم صدا و لرزش پایین موتور باعث می‌شود که بتوانید از این چرخ خیاطی در محیط های مختلف حتی آپارتمان استفاده نمایید.

بدنه مقاوم و مستحکم

ساختار چدنی بدنه باعث می‌شود دستگاه در برابر فشار و ضربه بسیار مقاوم باشد و حتی در استفاده‌ های صنعتی و طولانی‌ مدت هم دوام بالایی داشته باشد.

قابلیت دوخت انواع پارچه ها

چرخ خیاطی F4 می تواند انواع پارچه های نازک، متوسط و ضخيم را بدوزد. همين توانایی موجب شده برای دوخت پوشاک مختلف، لباس زير، پیراهن های کتان و شلوارهای پارچه ای انتخاب مناسب باشد.

طراحی ارگونومیک و راحت

کار با این دستگاه برای کاربران مبتدی و حرفه ای ساده و بدون خستگی است. طراحی ارگونومیک بدنه و قرارگیری مناسب کلید ها، باعث می‌ شود خیلی راحت دوخت‌ های خود را انجام دهید.

چراغ LED هوشمند

چراغ LED دستگاه به صورت خودکار در صورت عدم استفاده سریعا خاموش می شود و این قابلیت سبب کاهش مصرف برق می گردد.

تنظیم موقعیت سوزن

با این قابلیت، می توانید مشخص کنید که سوزن بعد از توقف دستگاه در حالت بالا بایستد یا پایین، بدون اینکه لازم باشد پارچه را جابه جا کنید. این ویژگی هم سرعت کار شما را بیشتر می کند و هم باعث می شود دوخت تمیز تر و دقیق تری داشته باشید.

تنظیم سرعت دوخت

در چرخ خیاطی جک F4 می توانید سرعت دوخت را به دلخواه تنظیم کنید. این ویژگی موجب می‌ شود که هنگام دوخت پارچه های ظریف یا اگر که تازه کار هستید، کنترل بیشتری روی کار داشته باشید و دوخت تمیز تری انجام دهید.

دوخت معکوس و تک دوز

اهرم دوخت معکوس باعث می شود ابتدای دوخت و انتهای آن محکم و مقاوم تر باشد. همچنین می توانید به صورت دستی دوخت تک اضافه کنید تا کیفیت نهایی دوخت بهتر شود.

سیستم روغن کاری داخلی

روغن کاری داخلی دستگاه، نگهداری و روانکاری آن را آسان می کند و از ساییدگی و آسیب قطعات جلوگیری می نماید.

لوازم جانبی همراه

چرخ خیاطی F4 همراه با اقلامی مثل آنتن مخصوص، روغن، پیچ گوشتی، دفترچه راهنما، بسته سوزن و کاور محافظ عرضه می شود تا استفاده از آن برای شما راحت باشد.

استاندارد های چرخ خیاطی جک f4

این دستگاه مطابق استاندارد های بین المللی CE اروپا و PSE و ایزو 9001 و 14000 تولید شده است.

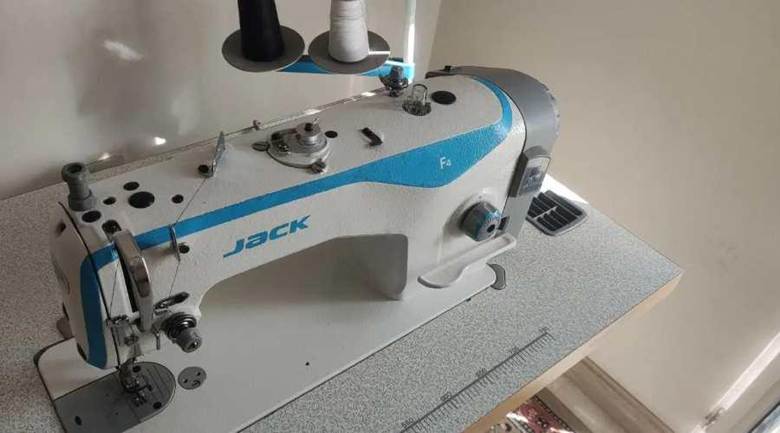

آموزش نصب و راه‌اندازی چرخ خیاطی جک F4

در این قسمت از آموزش چرخ خیاطی جک f4 می‌ خواهیم نحوه نصب و راه‌اندازی آن را به طور کامل توضیح دهیم.

۱. نصب محفظه روغن

1. اولین مرحله در راه‌اندازی چرخ خیاطی جک f4 نصب محفظه روغن است.
2. اول باید نگهدارنده‌ ها و بالشتک‌ های روغن را به ۴ گوشه محفظه روغن وصل نمایید.
3. پس از آن، محفظه روغن را بر روی پایه و میز نصب کنید.
4. در این مرحله از آموزش چرخ خیاطی جک f4 باید دقت کنید که ۲ نگهدارنده روغن به سمت اپراتور قرار گیرد و بالشتک‌ های روغن در سمت قلاب اتصال سر دستگاه قرار داشته باشند.

○       این تنظیمات کمک می‌ کنند تا جریان روانکاری به درستی در سیستم برقرار شود.

۲. نصب پایه قلاب اتصال سر دستگاه

1. در این مرحله، پایه قلاب اتصال سر دستگاه را بر روی پایه و میز قرار دهید و سپس قلاب اتصال سر دستگاه را در سوراخ صفحه پایه نصب کنید.
2. سر دستگاه بایستی به درستی روی پایه قرار گیرد تا اتصال کامل و محکمی برقرار شود. این گام بسیار مهم است چرا که تنظیم دقیق سر دستگاه به عملکرد صحیح دوخت کمک خواهد کرد.

۳. نصب موتور و سایر قطعات

1. بعد از نصب پایه و سر دستگاه، باید موتور را به دستگاه متصل کنید.
2. اطمینان حاصل کنید که سیم‌ های برق به درستی متصل شده‌ اند و همه ی اتصالات ایمن و محکم باشند.
3. توجه داشته باشید که پس بعد از نصب موتور، باید جهت چرخش موتور را بررسی کنید. برای این کار، هندویل را بچرخانید و مشاهده کنید که چرخش موتور در جهت صحیح است.

۴. نصب سیستم برق و تنظیم ولتاژ

●       یکی از مهمترین موارد در نصب چرخ خیاطی جک F4، بررسی صحیح ولتاژ ورودی و اتصال صحیح برق است.

●       ولتاژ و فاز برق باید مطابق با اطلاعات درج‌ شده روی پلاک موتور دستگاه باشد.

●       این بررسی‌ ها می‌ تواند از بروز مشکلات در عملکرد موتور و آسیب‌ های احتمالی جلوگیری کند.

۵. پر کردن محفظه روغن

1. بعد از نصب دستگاه و اتصال برق، محفظه روغن را تا علامت مشخص شده پر کنید.

○       استفاده از روغن مخصوص چرخ خیاطی (روغن سفید شماره 10) برای روانکاری دستگاه ضروری است.

2. هنگامی که سطح روغن به علامت پایین رسید، باید روغن را دوباره اضافه کنید.

○       این کار باعث می‌ شود که دستگاه عملکردی روان و بدون مشکل داشته باشد.

۶. انجام تست اولیه

●       قبل از شروع به دوخت، باید دستگاه را تست کنید و مطمئن شوید که همه ی اجزا به درستی نصب شده‌ اند.

●       با روشن کردن دستگاه و فشار دادن پدال، چرخ خیاطی را آزمایش کنید.

●       اطمینان حاصل کنید که همه ی حرکات دستگاه به درستی انجام می‌ شود و هیچ صدای غیرعادی از آن به گوش نمی‌ رسد.

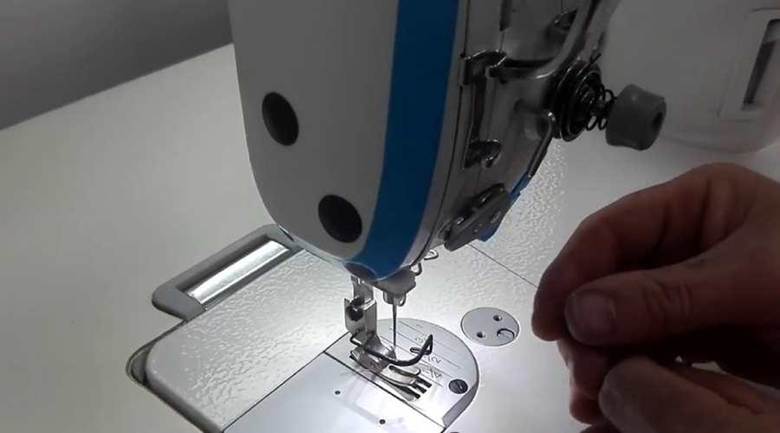

آموزش نخ‌کشی چرخ خیاطی جک F4

حالا در این بخش از آموزش چرخ خیاطی جک f4، با شیوه درست نخ کشی آن آشنا خواهید شد.

۱. نخ‌ کشی از بالا (نخ‌ کشی سوزن)

1. برای شروع نخ‌ کشی، نخ را از قرقره بردارید و آن را از طریق نگهدارنده نخ عبور دهید.
2. سپس نخ را به سمت پایین بکشید و از بین دکمه‌ ها و راه‌ های مخصوص عبور دهید تا به منطقه تنظیم کشش نخ برسید.
3. در این قسمت، باید مهره تنظیم کشش را به گونه‌ ای بچرخانید که کشش نخ به میزان مناسب برسد.

○       اگر نخ خیلی شل یا سفت باشد، دوخت مناسبی نخواهید داشت.

۲. عبور نخ از درون کشش نخ سوزن

بعد از تنظیم کشش، نخ را از داخل کشش نخ سوزن عبور دهید. دقت کنید که نخ به درستی از روی کشش نخ عبور کند تا هیچگونه مشکلی در عملکرد دستگاه پیش نیاید. در این مرحله باید مطمئن شوید که نخ به درستی به میله سوزن منتقل می‌ شود.

۳. تنظیم کشش نخ سوزن

1. برای تنظیم کشش نخ سوزن، باید مهره تنظیم کشش را به درستی بچرخانید.
2. چرخاندن مهره در جهت عقربه‌ های ساعت کشش نخ را افزایش و چرخاندن آن در جهت خلاف عقربه‌ های ساعت کشش را کاهش می‌ دهد.

○       تنظیم دقیق کشش نخ از اهمیت زیادی برخوردار است، چرا که باعث بهبود کیفیت دوخت و جلوگیری از کشیدگی یا جمع شدگی نخ می‌ شود.

۴. نخ‌کشی از بوبین

1. بعد از نخ‌کشی سوزن، در این مرحله از آموزش چرخ خیاطی جک f4 نوبت به نخ‌ کشی بوبین می‌ رسد.
2. بوبین را در محفظه خود قرار و نخ را از طریق راهنمای مخصوص بوبین عبور دهید.
3. برای تنظیم کشش نخ بوبین، باید پیچ تنظیم کشش بوبین را بچرخانید.
4. چرخاندن پیچ در جهت عقربه‌ های ساعت کشش بوبین را افزایش و چرخاندن آن در جهت مخالف کشش را کاهش می‌ دهد.

۵. تنظیم فنر جذب نخ

1. در مرحله بعد، باید فنر جذب نخ را تنظیم کنید. این کار به کمک پیچ تنظیم فنر انجام می‌ شود.
2. با چرخاندن پیچ در جهت عقربه‌ های ساعت حرکت فنر بیشتر می‌ شود و با چرخاندن در خلاف جهت عقربه‌ های ساعت فشار کاهش می‌ یابد.

○       تنظیم دقیق این فنر از پرش و کشیدگی نخ جلوگیری می‌ کند و باعث می‌شود دوخت‌های شما صاف و مرتب باشند.

۶. بررسی و تنظیم موقعیت قلاب و سوزن

1. یکی از مهمترین مراحل در نخ‌کشی، تنظیم موقعیت قلاب و سوزن است. برای این کار، باید سوزن را در پایین‌ ترین نقطه خود قرار دهید و سپس پیچ تنظیم را باز کنید تا میله سوزن در جای صحیح خود قرار گیرد.
2. همچنین قلاب باید با سوزن هماهنگ باشد تا عملیات دوخت به درستی انجام شود.
3. اگر فاصله بین سوزن و قلاب خیلی کم باشد، نوک قلاب ساییده می‌ شود و اگر خیلی زیاد باشد، سبب پرش نخ و جا افتادن دوخت‌ ها می‌ گردد.

۷. تست دوخت

بعد از انجام همه مراحل نخ‌ کشی، باید دستگاه را روشن کنید و با استفاده از پدال، یک تست کوتاه از دوخت را انجام دهید. این کار به شما کمک می‌ کند تا از عملکرد صحیح نخ‌ کشی و تنظیمات دستگاه اطمینان حاصل کنید و در صورت نیاز تنظیمات بیشتری انجام دهید.

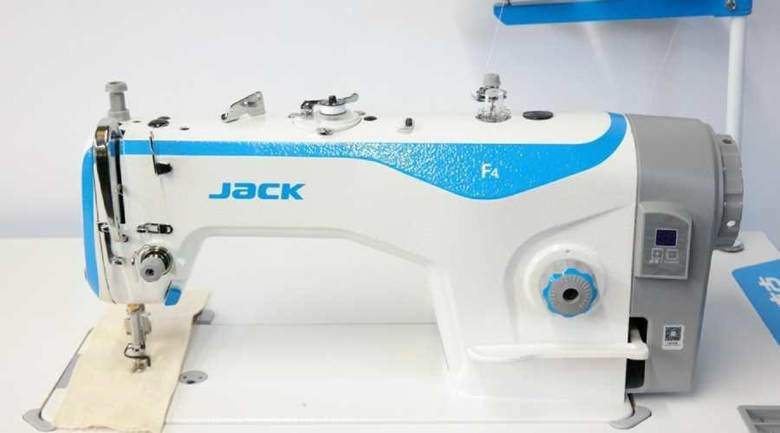

نحوه دوخت با چرخ خیاطی جک F4

اما در این قسمت آموزش چرخ خیاطی جک f4 به نحوه درست دوخت با این مدل می‌ پردازیم که به شرح زیر است:

1. پارچه را زیر پایه دوخت قرار دهید و پایه را پایین بیاورید تا پارچه در موقعیت درست ثابت شود.
2. کلید روشن/خاموش را فشار دهید و سرعت دوخت را با پنل کنترل یا دکمه‌ های «+» و «-» تنظیم کنید.

○       برای کار های ظریف و پارچه‌ های نازک، از سرعت کمتر استفاده کنید تا کنترل بیشتری روی دوخت داشته باشید.

3. پدال پا را به آرامی فشار دهید و پارچه را به سمت مورد نظر هدایت کنید. چرخ خیاطی جک F4 با موتور کم مصرف خود پارچه را به طور یکنواخت به داخل هدایت می‌ کند.
4. برای تثبیت انتهای دوخت، از اهرم یا دکمه معکوس استفاده کنید تا دوخت برگشتی ایجاد شود. این کار موجب مقاومت بیشتر بخیه‌ ها و جلوگیری از باز شدن دوخت می‌ گردد.
5. در حین دوخت، انگشتان خود را از سوزن و قطعات متحرک دور نگه دارید.
6. بعد از اتمام کار، دستگاه را خاموش کنید و از برق بکشید تا عمر مفید موتور و قطعات داخلی حفظ شود.

عیب یابی چرخ خیاطی جک F4 (خطاها و مشکلات رایج و راه حل ها)

چرخ خیاطی صنعتی جک مدل F4 به خاطر دقت بالا و سرعت مناسب دوخت خود، در تولیدی های پوشاک بسیار پرکاربرد است. اما مثل هر دستگاه صنعتی دیگری، ممکن است در طول استفاده با برخی مشکلات یا خطا های رایج روبه رو شود. اگر این مشکلات به موقع شناسایی و رفع نشوند، می توانند روند تولید را مختل کنند و به دستگاه آسیب بزنند. بنابراین، آشنایی با انواع خطا ها، دلایل به وجود آمدن آن ها و روش های حلشان، به جلوگیری از توقف ناگهانی کار و افزایش طول عمر دستگاه کمک می نماید.

خطای OF

خطای OF زمانی رخ می دهد که چرخ خیاطی به مدت نیم ساعت روشن باشد اما هیچ دوختی انجام نگیرد. علاوه بر این، کاهش ولتاژ ورودی هم می تواند علت دیگر بروز این خطا باشد. این وضعیت، دستگاه را در حالت استندبای قرار می دهد تا از آسیب دیدن موتور جلوگیری شود.

راه حل

●       برای رفع خطای OF، در صورت قرار گرفتن دستگاه در حالت استندبای، کلید های (+) و (-) را فشار دهید تا ماشین دوباره شروع به کار کند.

●       همچنین بایستی ولتاژ برق ورودی را بررسی و در صورت لزوم از ترانس تقویت کننده ولتاژ استفاده کنید تا جریان مورد نیاز دستگاه تامین گردد.

خطای E1

خطای E1 به معنای گیر کردن موتور یا شل شدن دوشاخه برق آن است. این مشکل معمولا ناشی از فشار بیش از حد روی موتور، دوخت پارچه های بسیار ضخیم، کمبود روغن در سیستم روانکاری یا اتصال ناقص دوشاخه است.

راه حل

●       اول ماشین را چند دقیقه خاموش کنید و بعد از استراحت، دوباره روشن نمایید.

●       سپس اطمینان حاصل کنید که پارچه بیش از حد سنگین نیست و سیستم روغن کاری به درستی عمل می کند.

●       در اخر هم اتصالات برق موتور را بررسی و در صورت شل بودن، محکم کنید.

●       در صورتی که این خطا همچنان وجود داشت، احتمالا کابل یا سوکت خراب شده و نیاز به بررسی تخصصی دارد.

خطای E2

خطای E2 نشان دهنده اختلال در کنترلر موتور است. کار بیش از حد ماشین یا خرابی قطعه IGBT از دلایل رایج این خطا محسوب می شوند.

راه حل

●       دستگاه را مجددا راه اندازی کنید.

●       اگر خطا ادامه داشت، اتصال دوشاخه موتور را بررسی و در صورت لزوم با نمایندگی مجاز برای تعویض قطعه تماس بگیرید.

خطای E4

این خطا ناشی از وضعیت غیرعادی سوزن است و معمولا به دلیل اتصال نامناسب دوشاخه یا خرابی سیم کدگذار (coder) رخ می دهد.

راه حل

●       اول اطمینان حاصل کنید که دوشاخه به درستی وصل شده است.

●       سپس سیم کدگذار را بررسی کنید که دچار شکستگی یا آسیب نشده باشد و فیش ها به درستی متصل باشند.

خطای E5

خطای E5 نشان دهنده ناهنجاری در تنظیم کننده سوزن یا needle governor است. این مشکل ممکن است ناشی از خرابی سنسور هال یا اتصال ناقص فیش ها باشد.

راه حل

●       اتصال دوشاخه و فیش ها را بررسی کنید.

●       اگر این خطا ادامه داشت، دکمه (-) را به مدت ۳ ثانیه فشار دهید تا خطا موقتا خاموش شود.

خطای E6

خطای E6 به معنای بروز اختلال در تنظیم سرعت دستگاه است. خرابی سیم کدگذار یا اتصال ناقص دوشاخه می تواند علت آن باشد.

راه حل

●       اطمینان حاصل کنید که دوشاخه برق به درستی متصل شده و سیم کدگذار سالم باشد.

●       در صورت نیاز سیم یا اتصال را تعمیر یا تعویض کنید.

خطای E7

این خطا ناشی از فعال شدن سیستم حفاظتی کلید ایمنی در هد دستگاه است و برای جلوگیری از آسیب، عملکرد دستگاه را محدود می کند.

راه حل

●       اول بررسی کنید که هد دستگاه در موقعیت درست و ثابتی قرار گرفته باشد.

●       در صورت نیاز، دکمه (-) را ۳ ثانیه نگه دارید تا عملکرد حفاظتی موقتا خاموش شود.

●       برای رفع دائمی مشکل، توصیه می‌کنیم با نمایندگی تماس بگیرید.

خطای Eb و Ec

خطای Eb مربوط به بالا بودن ولتاژ سیستم و خطای Ec ناشی از پایین بودن ولتاژ است. ولتاژ بیش از 264 ولت یا کمتر از 154 ولت موجب ایجاد این ارور ها می شود.

راه حل

●       در هر دو حالت اول برق دستگاه را قطع کنید.

●       سپس ولتاژ ورودی را به مقدار مجاز (220 ولت) تنظیم و دستگاه را دوباره روشن نمایید.

●       تغییر پارامتر “Y” به صفر می تواند از بروز مجدد مشکل جلوگیری کند.

مشکلات رایج دیگر

●       روشن نشدن دستگاه: معمولا ناشی از اتصال ضعیف دوشاخه یا سوختن فیوز است. بررسی اتصالات و جایگزینی فیوز با نوع مشابه مشکل را رفع می کند.

●       کار نکردن موتور: ممکن است ناشی از اتصال ناقص دوشاخه کنترل سرعت یا خرابی کنترل گر باشد و نیازمند بررسی دقیق است.

●       توقف نکردن موتور: گاهی به دلیل جابجایی سیم پیچ مغناطیسی رخ می دهد و با تنظیم موقعیت بازوی پلاستیکی و سیم پیچ مشکل برطرف می شود.

●       مشکل فیوز: سوختن مکرر فیوز نشان دهنده اختلال جدی الکتریکی است و در صورت ادامه مشکل باید با نمایندگی معتبر تماس بگیرید.

۱. جدول مقایسه چرخ خیاطی جک F4 با مدل‌ های F8 و F10

نگهداری و سرویس دوره‌ای چرخ خیاطی جک F4

نگهداری منظم چرخ خیاطی جک f4 نقش تعیین کننده ای در طول عمر مفید و کارکرد بدون مشکل دستگاه دارد و باعث حفظ کیفیت دوخت می شود.

تمیز کردن چرخ خیاطی جک f4

تمیز کردن بخش های داخلی و خارجی چرخ خیاطی باید به طور مرتب انجام شود تا پرز ها، نخ های باقی مانده و گرد و غبار عملکرد دستگاه را مختل نکنند. می‌کنیم از برس نرم، مسواک و یا پوار هوا برای پاکسازی نواحی ماسوره، دیسک های کششی و سگ های تغذیه استفاده نمایید.

روغن کاری

روغن کاری نقاط مشخص شده در دفترچه راهنما سبب روان شدن حرکت اجزای متحرک چرخ خیاطی می شود. استفاده از روغن با کیفیت مخصوص چرخ خیاطی، از ساییدگی قطعات فلزی جلوگیری و عملکرد نرم و بی صدا آن را تضمین می کند.

تعویض سوزن چرخ خیاطی جک f4

سوزن چرخ خیاطی به خصوص هنگام شروع پروژه جدید یا مشاهده دوخت ناقص و آسیب به پارچه باید به طور مرتب جایگزین شود. سوزن کند یا خم شده می تواند موجب آسیب نخ، پارگی پارچه و اختلال در سیستم دوخت شود.

نگهداری در زمان عدم استفاده

بعد از پایان کار، چرخ خیاطی را بایستی در کاور مناسب قرار دهید و در محیط خشک و عاری از رطوبت نگهداری کنید. این اقدام از نشستن گرد و غبار و آسیب به قطعات حساس جلوگیری می نماید.

سرویس دوره ای چرخ خیاطی جک f4

سرویس منظم چرخ خیاطی جک f4، حتی بدون وجود مشکل ظاهری، سبب شناسایی و رفع کوچک ترین ایرادات قبل از تبدیل شدن به خرابی جدی می شود. بررسی سلامت قطعات متحرک و تنظیم دقیق سیستم های دوخت به حفظ عملکرد بهینه دستگاه کمک شایانی می کند.

انتخاب نخ مناسب

استفاده از نخ با کیفیت و هماهنگ با جنس پارچه، از ایجاد مشکلاتی همچون گره خوردن، شکستن نخ و فشار اضافی بر موتور جلوگیری می نماید. نخ نامناسب می تواند باعث اختلال در کارکرد چرخ خیاطی جک f4 و کاهش دوام قطعات شود.

سخن پایانی

در این آموزش چرخ خیاطی جک f4 متوجه شدید که این مدل، دستگاهی صنعتی با ویژگی‌ های منحصر به فرد است که به علت داشتن سرعت دوخت بالا، سیستم خودکار تنظیم نخ و موتور کم مصرف، گزینه ایده‌آلی برای خیاطان حرفه‌ ای و کارگاه‌ های تولیدی است. این دستگاه با برخورداری از قابلیت‌ های مختلفی نظیر تنظیم سرعت، دوخت معکوس و تنظیم موقعیت سوزن، کار را بسیار راحت‌ و دقیق‌ تر می‌ کند. همچنین، با توجه به طراحی ارگونومیک و سیستم روغن‌کاری داخلی، از طول عمر بیشتری برخوردار است.

سوالات متداول

آیا مدل‌ های F4، F5، F8، F10 و F12 عملکرد متفاوتی دارند؟

این مدل‌ ها از نظر عملکرد تفاوت چندانی با یکدیگر ندارند. همه آنها راسته‌ دوز هایی با ساختار مشابه هستند و تنها تفاوت آنها در نامشان و بعضی ویژگی‌ های ظاهری مثل رنگ و نمایشگر ها است. از نظر فنی، عملکرد همه آنها مشابه است.

چطور می‌ توان از اصل بودن چرخ خیاطی جک اطمینان حاصل کرد؟

بهترین راه برای خرید یک چرخ خیاطی جک اصل، مراجعه به فروشگاه‌های معتبری مثل کوک باما است. باید به گارانتی و خدمات پس از فروش هم توجه کنید تا در صورت بروز مشکل، بتوانید از خدمات تعمیر و پشتیبانی بهره‌مند شوید.
